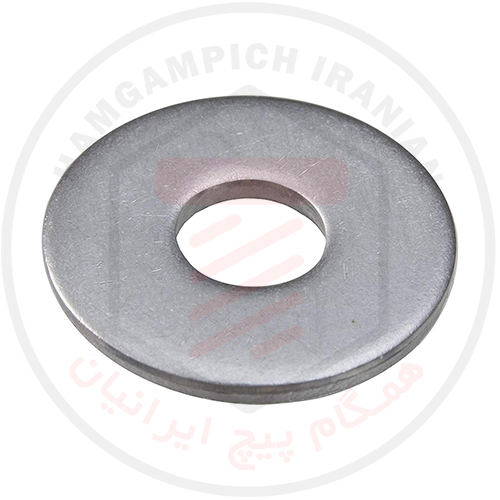

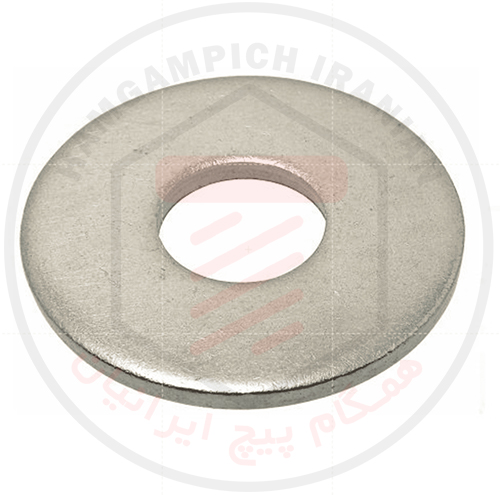

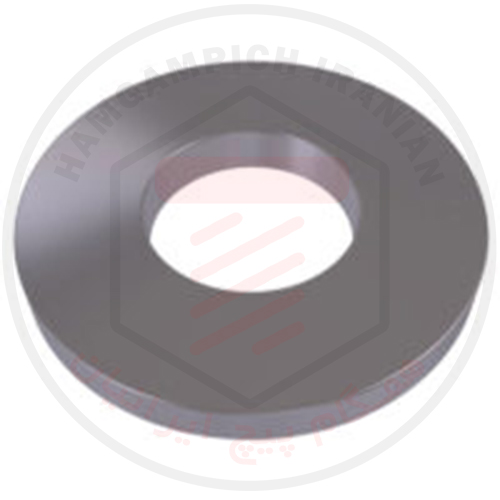

واشر تخت DIN 433
واشر تخت DIN 433 نوعی واشر صنعتی با قطر خارجی کمتر از واشرهای استاندارد عمومی (مانند DIN 125) است و مخصوص استفاده با پیچهای آلن سر استوانهای (Socket Head Cap Screws) طراحی شده است.
این واشر طبق استاندارد آلمانی DIN 433 تولید میشود و با داشتن دقت ابعادی بالا، بهطور ویژه برای فضاهای محدود یا اتصالات دقیق که نیاز به واشر کوچکتر دارند، مورد استفاده قرار میگیرد.
واشر DIN 433 نقش بسیار مهمی در توزیع یکنواخت فشار، محافظت از سطح قطعه و افزایش طول عمر اتصال پیچ و مهرهای دارد.
ویژگیها و مشخصات فنی واشر تخت DIN 433
ویژگی توضیحات فنی
استاندارد تولید DIN 433
نوع طراحی واشر تخت با قطر خارجی کوچکتر از واشرهای معمولی
کاربرد اصلی استفاده با پیچهای آلن (Socket Head) مخصوصاً سایز M6
متریال (جنس) فولاد کربنی، فولاد آلیاژی، استیل ضد زنگ A2 / A4، برنج، آلومینیوم
کلاس مقاومتی 8.8 – 10.9 – 12.9
پوشش سطحی زینک، گالوانیزه، فسفاته، نیکل یا کروم
سایز استاندارد رزوهها M3 تا M12
استاندارد مشابه ISO 7092 / DIN 125 (ابعاد بزرگتر)
ساختار و عملکرد
واشر DIN 433 بهدلیل طراحی با قطر خارجی کمتر و ضخامت دقیقتر نسبت به واشرهای معمولی، امکان استفاده در فضاهای محدود و اتصالات دقیق را فراهم میکند.
این واشر معمولاً با پیچهای آلن DIN 912 یا پیچهای با سر استوانهای همراه میشود تا هنگام بستن، فشار بهصورت یکنواخت بر سطح توزیع شود و از له شدن یا تغییر شکل قطعه جلوگیری گردد.
جنس و متریال واشر DIN 433
واشر تخت DIN 433 در متریالهای مختلفی تولید میشود که بسته به نوع محیط کاری انتخاب میگردند:
فولاد کربنی (Carbon Steel): برای کاربردهای عمومی و صنعتی.
فولاد آلیاژی (Alloy Steel): مناسب برای شرایط کاری با فشار بالا.
استنلس استیل (A2 / A4): مقاوم در برابر خوردگی، مناسب برای محیطهای مرطوب یا دریایی.
برنجی (Brass): مقاوم در برابر زنگزدگی، مناسب برای کاربردهای تزئینی یا الکتریکی.
آلومینیومی (Al): سبک و مقاوم در برابر اکسیداسیون، مناسب برای سازههای سبک.
کاربردهای واشر تخت DIN 433
واشر تخت DIN 433 در کاربردهایی که به دقت بالا و اندازه کوچک نیاز دارند مورد استفاده قرار میگیرد. برخی از موارد مصرف آن عبارتند از:
ماشینآلات صنعتی و ابزار دقیق
اتصالات پیچهای آلن DIN 912 و DIN 7984
سازههای فلزی و تجهیزات مکانیکی سبک
صنایع خودروسازی و قطعات مونتاژی دقیق
تجهیزات ساختمانی و مکانیکی با فضای محدود نصب
صنایع نفت، گاز و پتروشیمی (در نوع استیل ضد زنگ)
مزایا و ویژگیهای عملکردی واشر DIN 433
طراحی با قطر کوچک برای استفاده در فضاهای محدود
توزیع یکنواخت نیرو در اتصالات پیچ آلن
محافظت از سطح در برابر آسیب و لهیدگی
مقاومت بالا در برابر فشار و ارتعاش
قابلیت استفاده در محیطهای صنعتی و خورنده
تطابق کامل با استانداردهای بینالمللی ISO و DIN
جدول ابعاد استاندارد واشر تخت DIN 433
سایز پیچ (M) قطر داخلی (d₁) mm قطر خارجی (d₂) mm ضخامت (h) mm
M3 3.2 7 0.5
M4 4.3 9 0.8
M5 5.3 10 1.0
M6 6.4 12 1.6
M8 8.4 16 1.6
M10 10.5 20 2.0
M12 13 24 2.5
(ابعاد فوق طبق استاندارد DIN 433 و مناسب برای پیچهای آلن DIN 912 تنظیم شدهاند.)
کنترل کیفیت و استاندارد
واشرهای تخت DIN 433 مطابق با استانداردهای DIN – ISO – ASTM تولید شده و مراحل کنترل کیفیت زیر را طی میکنند:
تست ابعادی دقیق با گیجهای متریک
بررسی ضخامت و تلرانس سوراخ مرکزی
آزمون سختی (Rockwell / Vickers)
تست مقاومت در برابر خوردگی در محیط نمکی (Salt Spray)
کنترل کیفیت پوشش سطحی و بستهبندی نهایی
قیمت واشر تخت DIN 433
قیمت واشر DIN 433 به فاکتورهای مختلفی بستگی دارد، از جمله:
سایز رزوه (M3 تا M12)
نوع جنس و متریال (فولاد، استیل، برنج و…)
نوع پوشش سطحی (گالوانیزه، زینک، نیکل و…)
برند و کشور
تولیدکننده
تیراژ سفارش (خرده یا عمده)
برای اطلاع از قیمت روز واشر تخت DIN 433 و استعلام موجودی، با کارشناسان فروش تماس بگیرید.
بستهبندی و ارسال
تمامی واشرهای DIN 433 در بستهبندی صنعتی مقاوم (کارتنی یا فلهای) عرضه میشوند و شامل اطلاعات کامل سایز، استاندارد، جنس و تعداد هستند.
ارسال سفارشها به سراسر کشور بهصورت سریع و مطمئن انجام میشود.
