مهره چاکدار DIN 935

مهره چاکدار DIN 935 (به انگلیسی: Slotted Castle Nut) نوعی مهره صنعتی است که دارای شیارها یا چاک‌هایی در بخش بالایی خود می‌باشد.
این طراحی ویژه امکان استفاده از پین یا خار ضامن (Cotter Pin) را فراهم می‌کند تا از باز شدن ناگهانی مهره در اثر لرزش، شوک مکانیکی یا بارهای متناوب جلوگیری شود.

مهره DIN 935 مطابق با استاندارد آلمانی DIN 935 / ISO 7035 تولید می‌شود و یکی از مطمئن‌ترین انواع مهره برای اتصالات حساس است که نیاز به ایمنی و پایداری بالا دارند.

این مهره‌ها در صنایع خودروسازی، ماشین‌سازی، تجهیزات سنگین، سازه‌های فلزی و حتی صنایع هوافضا و نظامی به‌طور گسترده مورد استفاده قرار می‌گیرند.

ویژگی‌ها و مشخصات فنی

ویژگی توضیحات
استاندارد تولید DIN 935 (مطابق با ISO 7035)
شکل ظاهری شش‌گوش با شیارهای عمودی در قسمت بالایی
نوع رزوه متریک (M4 تا M48)

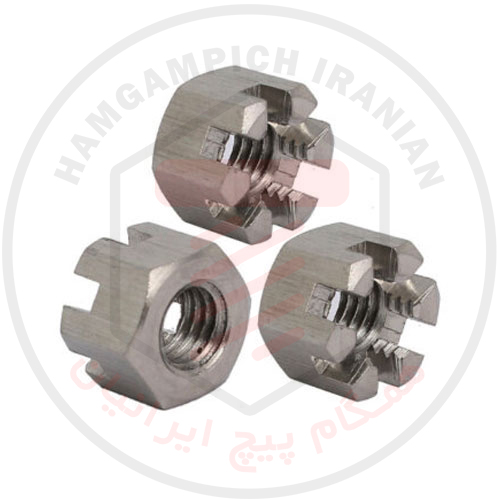

جنس متریال فولاد کربنی، فولاد آلیاژی، استنلس استیل A2 / A4، برنج
کلاس مقاومتی 5، 8، 10 (برای فولاد)

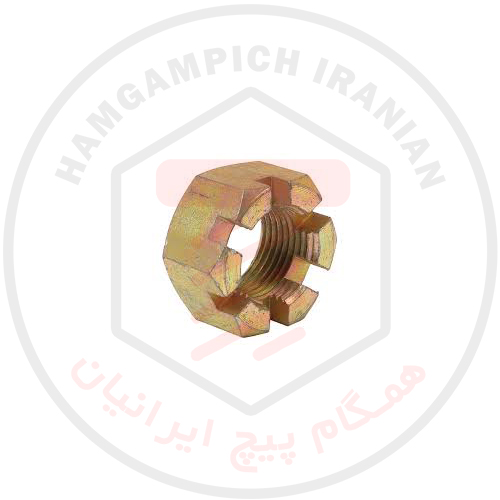

پوشش سطحی Plain، گالوانیزه سرد، گالوانیزه گرم، فسفاته، داکرومات
نحوه قفل‌شدن با استفاده از پین یا خار ضامن از میان شیارها و سوراخ پیچ
قابلیت استفاده مجدد بالا (در صورت عدم تغییر شکل مکانیکی)

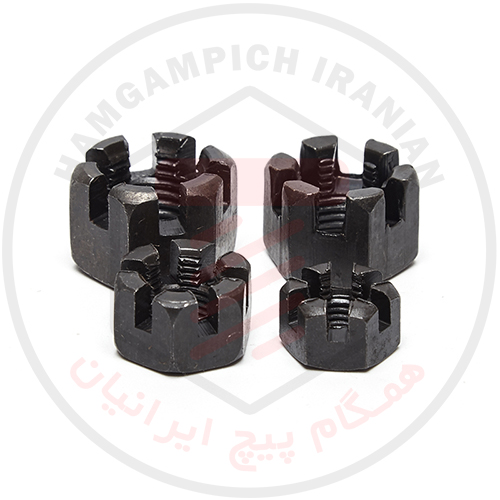

طراحی و نحوه عملکرد مهره چاکدار DIN 935

مهره چاکدار DIN 935 در بخش بالایی خود دارای 6 شیار عمودی است. این شیارها با سوراخ موجود در پیچ یا شافت تراز می‌شوند تا بتوان پین ضامن یا خار فنری را از میان آن عبور داد.
این سیستم قفل مکانیکی از باز شدن مهره حتی در صورت وارد شدن لرزش‌های شدید یا فشارهای متناوب جلوگیری می‌کند.

به همین دلیل این مهره به عنوان یکی از ایمن‌ترین و قابل اعتمادترین انواع مهره قفلی مکانیکی شناخته می‌شود و در بخش‌های حساس از جمله سیستم‌های تعلیق، چرخ‌ها، مفصل‌ها و اتصالات مکانیکی دینامیکی کاربرد دارد.

کاربردهای صنعتی مهره چاکدار DIN 935

مهره‌های DIN 935 در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرند، از جمله:
صنایع خودروسازی – سیستم فرمان، تعلیق، شاسی، چرخ و محور
ماشین‌آلات صنعتی – اتصالات مکانیکی و محورهای چرخشی
تجهیزات کشاورزی و راه‌سازی
سازه‌های فلزی و پل‌ها
صنایع نفت، گاز و پتروشیمی
سیستم‌های ریلی و حمل‌ونقل سنگین
صنایع هوافضا و نظامی – برای اتصالات حساس با الزامات ایمنی بالا

مزایای مهره چاکدار DIN 935

قفل مکانیکی مطمئن با استفاده از خار یا پین
مقاومت بالا در برابر لرزش و بازشدگی
مناسب برای بارهای متناوب و سیستم‌های دینامیکی
طراحی ساده اما بسیار ایمن
قابلیت استفاده مجدد در تعمیرات صنعتی
موجود در متریال‌های ضدزنگ و مقاوم به خوردگی
نصب آسان با ابزار استاندارد (آچار شش‌گوش یا بکس)

نکات مهم در انتخاب و استفاده از مهره DIN 935

1. هم‌راستایی شیارها و سوراخ پیچ بسیار مهم است؛ در غیر این صورت امکان عبور پین وجود نخواهد داشت.
2. از خار یا پین استاندارد DIN 94 برای قفل‌کردن استفاده کنید.
3. در محیط‌های مرطوب یا خورنده، نوع استیل ضدزنگ A2 یا A4 توصیه می‌شود.
4. پس از چند بار باز و بسته شدن، خار باید تعویض شود تا عملکرد ایمن حفظ گردد.
5. گشتاور سفت کردن باید مطابق با مشخصات سازنده رعایت شود.

 ابعاد متداول مهره DIN 935

سایز رزوه (M) عرض بین دو ضلع (mm) ارتفاع کل (mm) تعداد شیار
M6 10 8 6
M8 13 10 6
M10 17 12 6
M12 19 15 6
M16 24 19 6
M20 30 23 6

ابعاد بر اساس استاندارد DIN 935 بوده و ممکن است بسته به برند تولیدی اندکی متفاوت باشد.

قیمت و نحوه سفارش مهره چاکدار DIN 935

قیمت مهره چاکدار DIN 935 به عوامل زیر بستگی دارد:
سایز رزوه (M6 تا M48)
جنس متریال (فولاد، استیل، برنج)
نوع پوشش سطحی
کلاس مقاومتی

برای اطلاع از قیمت روز، موجودی انبار و دریافت مشاوره تخصصی، می‌توانید با کارشناسان فروش ما تماس بگیرید.
تمامی محصولات ارائه‌شده دارای گواهی کیفیت و تولید مطابق استاندارد DIN 935 هستند.
