مهره واشردار DIN 6923

مهره واشردار DIN 6923 که با نام انگلیسی Flange Nut شناخته می‌شود، یکی از مهره‌های پرکاربرد صنعتی است که با دارا بودن فلنج (واشر یکپارچه) در زیر پایه خود، طراحی شده تا نیازی به استفاده از واشر مجزا نداشته باشد.
این فلنج پهن باعث توزیع یکنواخت فشار، جلوگیری از خوردگی سطح قطعه و افزایش پایداری اتصال می‌شود.

استاندارد DIN 6923 مربوط به آلمان بوده و این مهره طبق استانداردهای بین‌المللی ISO 4161 نیز شناخته می‌شود.

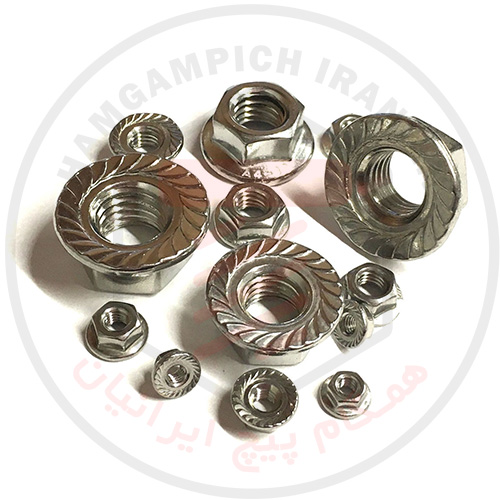

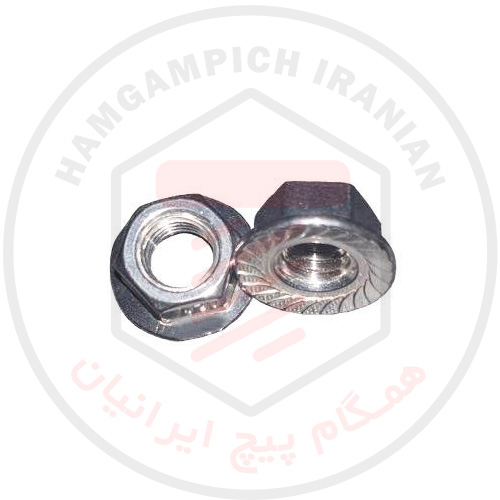

مهره‌های واشردار در دو نوع سطح صاف و دندانه‌دار (ضد لغزش) تولید می‌شوند و معمولاً از فولاد کربنی، فولاد آلیاژی یا استنلس استیل ساخته می‌شوند.

ویژگی‌ها و مشخصات فنی

ویژگی توضیحات
استاندارد تولید DIN 6923 (مطابق با ISO 4161)
نوع طراحی شش‌ضلعی با فلنج (واشر یکپارچه در زیر مهره)
نوع رزوه متریک (M5 تا M24)
جنس متریال فولاد کربنی، فولاد آلیاژی، استیل ضدزنگ (A2، A4)، برنج
کلاس مقاومتی 8، 10، 12 در نوع فولادی
پوشش سطحی گالوانیزه سرد، گالوانیزه گرم، زینک نیکل، فسفاته، داکرومات
نوع سطح فلنج صاف (Flat) یا دندانه‌دار (Serrated)
کاربرد عمومی اتصالات مقاوم در برابر لرزش، بدون نیاز به واشر جداگانه
روش نصب با آچار تخت یا بکس شش‌ضلعی

طراحی و عملکرد مهره DIN 6923

در طراحی این مهره، یک فلنج پهن در قسمت زیرین آن قرار دارد که عملکردی مشابه واشر دارد.
این بخش از آسیب دیدن سطح قطعه جلوگیری کرده و موجب افزایش اصطکاک بین مهره و سطح اتصال می‌شود.

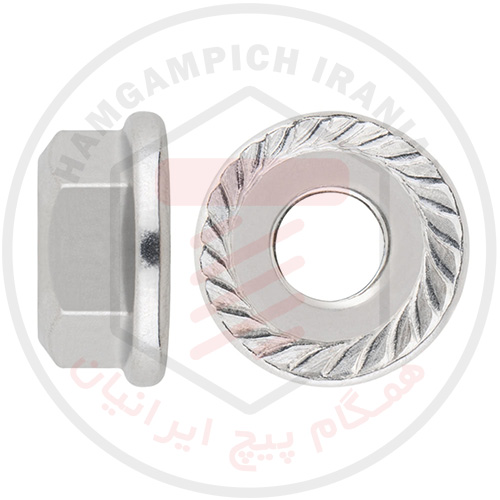

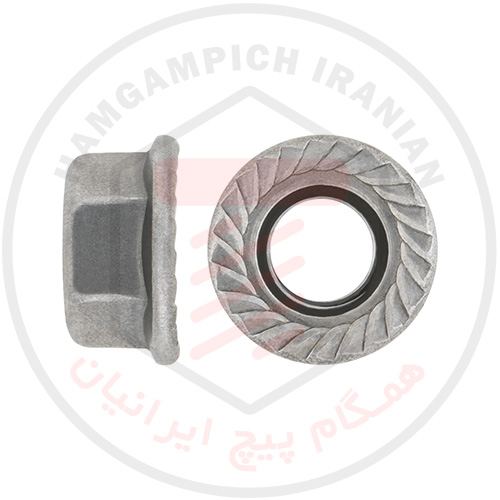

در مدل‌های دندانه‌دار (Serrated Flange Nut)، دندانه‌های شعاعی روی فلنج باعث می‌شوند مهره در برابر لرزش یا باز شدن ناگهانی مقاوم باشد و نیازی به مهره قفلی یا چسب رزوه نباشد.
به همین دلیل، این نوع مهره‌ها در محیط‌های لرزشی و پویای صنعتی مانند خودروسازی یا ماشین‌آلات سنگین بسیار محبوب‌اند.

کاربردهای مهره واشردار DIN 6923

مهره‌های واشردار DIN 6923 در طیف وسیعی از صنایع استفاده می‌شوند، به‌ویژه در مواقعی که اتصال نیاز به پایداری، مقاومت در برابر لرزش و توزیع یکنواخت نیرو دارد.

کاربردهای اصلی:
صنعت خودرو – اتصال قطعات موتور، شاسی و سیستم تعلیق
ماشین‌آلات صنعتی – مونتاژ قطعات با بار مکانیکی بالا
سازه‌های فلزی و ساختمانی – نصب سازه‌های فولادی و اتصالات مهندسی
تجهیزات مکانیکی و CNC – جلوگیری از شل شدن در اثر ارتعاشات
صنایع نفت، گاز و پتروشیمی – اتصالات مقاوم در برابر لرزش و حرارت
تجهیزات راه‌سازی و کشاورزی – اتصالات سنگین و مقاوم در برابر تنش

مزایای استفاده از مهره واشردار DIN 6923

1. دارای واشر یکپارچه (فلنج) برای توزیع یکنواخت فشار
2. نصب آسان‌تر و سریع‌تر نسبت به مهره‌های معمولی
3. کاهش احتمال باز شدن در اثر لرزش (در نوع دندانه‌دار)
4. عدم نیاز به استفاده از واشر مجزا
5. حفاظت از سطح قطعه در برابر آسیب و سایش
6. مقاومت مکانیکی و گشتاوری بالا
7. ظاهر تمیز و صنعتی در محل اتصال

نکات مهم در انتخاب مهره واشردار DIN 6923

نوع فلنج (صاف یا دندانه‌دار) را بر اساس نیاز پروژه انتخاب کنید.
برای محیط‌های مرطوب و خورنده، مهره‌های استیل A2 یا A4 توصیه می‌شوند.
در بارهای بالا از مهره با کلاس مقاومتی 10 یا 12 استفاده شود.
توجه داشته باشید که دندانه‌های فلنج نباید روی سطح نرم یا رنگ‌شده استفاده شوند، زیرا ممکن است باعث خراش شوند.

جدول ابعاد مهره واشردار DIN 6923

سایز رزوه (M) عرض بین دو ضلع (mm) قطر فلنج (mm) ضخامت کل (mm)
M5 8 11.8 5
M6 10 14.2 6
M8 13 17.9 8
M10 17 22.3 10
M12 19 26 12
M16 24 34.5 15
M20 30 42.8 19

ابعاد طبق استاندارد DIN 6923 بوده و بسته به تولیدکننده ممکن است اندکی متفاوت باشند.

قیمت و نحوه سفارش مهره واشردار DIN 6923

قیمت مهره واشردار DIN 6923 به عوامل زیر بستگی دارد:
سایز رزوه (M5 تا M24)
نوع فلنج (صاف یا دندانه‌دار)
جنس (فولادی، استیل، گالوانیزه و…)
کلاس مقاومتی و پوشش سطحی
برند تولیدکننده و حجم سفارش

برای استعلام قیمت روز، دریافت جدول فنی یا سفارش عمده مهره DIN 6923، با کارشناسان فروش ما تماس بگیرید.
تمامی محصولات دارای گواهی کنترل کیفیت (QC) و تولیدشده طبق استاندارد DIN 6923 / ISO 4161 می‌باشند.
