پیچ مغزی DIN 427

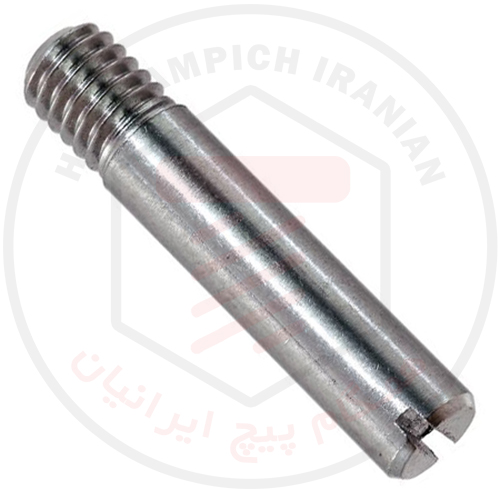

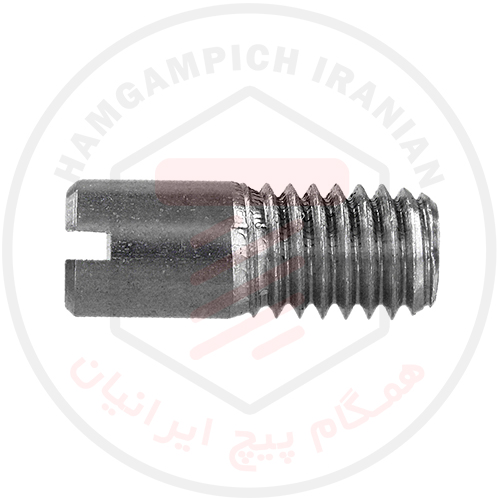

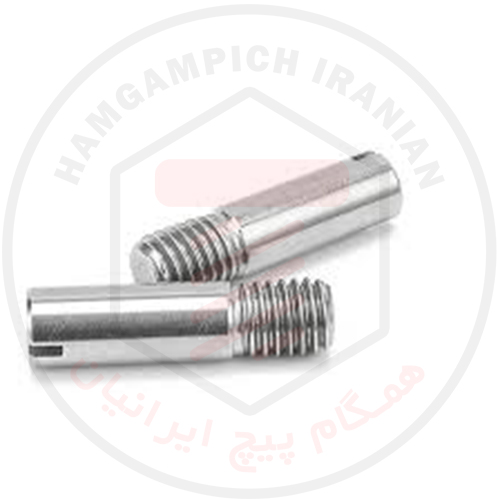

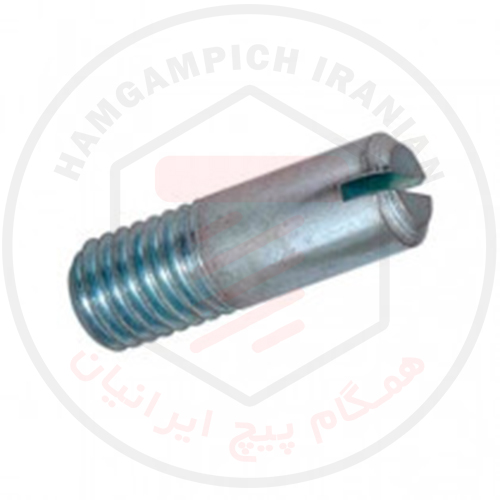

پیچ مغزی DIN 427 یکی از پیچ‌های تخصصی و پرکاربرد در اتصالات صنعتی است که طبق استاندارد آلمانی DIN 427 طراحی و تولید می‌شود.
این پیچ در گروه پیچ‌های مغزی بدون سر (Headless Set Screws) قرار دارد و دارای شیار دوسو (Slotted Drive) در یک سر و انتهای تخت (Flat Point) در طرف دیگر است.

به دلیل نداشتن سر، پیچ مغزی DIN 427 به طور کامل درون رزوه قطعه فرو می‌رود و سطحی هم‌سطح یا کمی پایین‌تر از بدنه ایجاد می‌کند. این ویژگی باعث می‌شود که در مکانیزم‌های دقیق و فضاهای محدود، هیچ‌گونه مزاحمتی ایجاد نکند و در عین حال اتصال ایمن و مقاومی را فراهم نماید.

طراحی و ویژگی‌های فنی

پیچ DIN 427 دارای طراحی دقیق و مهندسی‌شده‌ای است که برای قفل‌کردن قطعات، تنظیم موقعیت، یا تثبیت اجزای متحرک استفاده می‌شود.

ویژگی‌های ساختاری آن عبارت‌اند از:
1. بدون سر (Headless Design)
پیچ کاملاً درون قطعه قرار گرفته و سطح بیرونی را صاف و ایمن نگه می‌دارد.
2. شیار دوسو (Slotted Drive)
برای باز و بسته شدن با پیچ‌گوشتی تخت یا ابزار صنعتی استاندارد.
3. انتهای تخت (Flat Point)
باعث تماس یکنواخت با سطح قطعه مقابل شده و از آسیب یا فرورفتگی در شفت جلوگیری می‌کند.
4. بدنه رزوه‌دار کامل (Full Thread)
درگیری کامل رزوه برای استحکام بالا و جلوگیری از لقی در اتصال.
5. رزوه متریک دقیق (Metric Thread)
با تلرانس 6g مطابق با استاندارد ISO، مناسب برای استفاده با قطعات رزوه‌دار دقیق.

جدول مشخصات فنی پیچ مغزی DIN 427

ویژگی توضیحات
استاندارد تولید DIN 427 / ISO 7435
پیچ مغزی بدون سر، دوسو، انتهای تخت
درایو (شیار) دوسو (Slotted)
سر و انتها انتهای تخت (Flat Point)
رزوه رزوه کامل (Full Thread)
جنس متریال فولاد کربنی، فولاد آلیاژی، استنلس استیل A2 / A4، برنج
کلاس مقاومتی 5.8 / 8.8 / 10.9
پوشش سطحی گالوانیزه سفید، زرد، فسفاته سیاه، نیکل یا استیل ضد زنگ
محدوده سایز M3 تا M24 – طول 3 تا 50 میلی‌متر
کاربرد اصلی قفل‌کردن قطعات مکانیکی، تثبیت محور، تنظیم موقعیت شفت‌ها

کاربردهای پیچ مغزی DIN 427

به دلیل طراحی دقیق و ساختار فشرده، پیچ مغزی DIN 427 در بسیاری از صنایع مورد استفاده قرار می‌گیرد، از جمله:
صنایع ماشین‌سازی و ابزار دقیق
تجهیزات مکانیکی و اتصالات تنظیمی
قفل‌کردن شفت، بوش، چرخ‌دنده یا فلنج روی محور
ماشین‌آلات کشاورزی، راه‌سازی و صنعتی سبک
سیستم‌های تنظیم موقعیت قطعات متحرک
تجهیزات خودکار و مونتاژ دقیق صنعتی

مزایا و ویژگی‌های

طراحی بدون سر برای نصب کاملاً هم‌سطح با قطعه
دارای انتهای تخت برای تماس یکنواخت و بدون آسیب
تولید طبق استاندارد آلمانی DIN 427
مقاومت بالا در برابر لرزش و تنش مکانیکی
دقت رزوه بالا برای نصب دقیق و بدون لقی
قابل استفاده در محیط‌های خشک، مرطوب و خورنده
موجود در متریال‌های فولادی، استیل و برنجی
مناسب برای اتصالات تنظیمی و قفل‌کننده محور

 نکات فنی در نصب

1. برای جلوگیری از آسیب به شیار دوسو، از پیچ‌گوشتی استاندارد با پهنای مناسب استفاده کنید.
2. در اتصالات لرزش‌دار، از چسب قفل رزوه (Thread Locker) جهت جلوگیری از شل شدن استفاده شود.
3. پیچ باید به‌طور کامل درون رزوه قطعه نصب گردد تا سطح صاف حاصل شود.
4. در محیط‌های مرطوب یا خورنده، استفاده از نسخه استنلس استیل A2 یا A4 توصیه می‌شود.
5. در صورت نیاز به قفل موقت، از واشر فنری داخلی یا بیرونی می‌توان بهره برد.

قیمت پیچ مغزی DIN 427

قیمت پیچ DIN 427 بسته به فاکتورهای مختلفی متغیر است، از جمله:
سایز و طول پیچ
جنس متریال (فولاد، استیل، برنج)
کلاس مقاومتی
نوع پوشش سطحی
برند تولیدکننده و کشور سازنده
تعداد و تیراژ سفارش

برای دریافت قیمت روز پیچ مغزی DIN 427 و مشاوره فنی در انتخاب سایز مناسب، با کارشناسان فروش

ما تماس بگیرید یا از طریق سایت ثبت سفارش نمایید.

کنترل کیفیت و بسته‌بندی

تمام پیچ‌های DIN 427 در فرآیند تولید و بسته‌بندی تحت کنترل کیفی دقیق قرار می‌گیرند:
تست ابعادی و رزوه با گیج استاندارد
آزمون مقاومت خوردگی در محفظه نمک (Salt Spray Test)
بررسی گشتاور باز و بستن
بازرسی چشمی برای کنترل دقت آبکاری و شیار

پیچ‌ها در بسته‌بندی صنعتی مقاوم و ضد رطوبت عرضه می‌شوند تا از آسیب در حمل‌ونقل جلوگیری شود.
