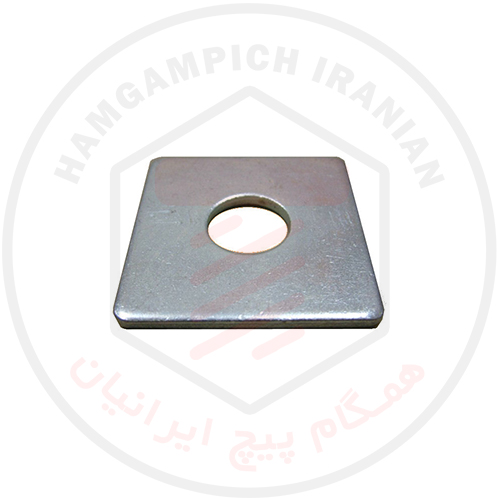

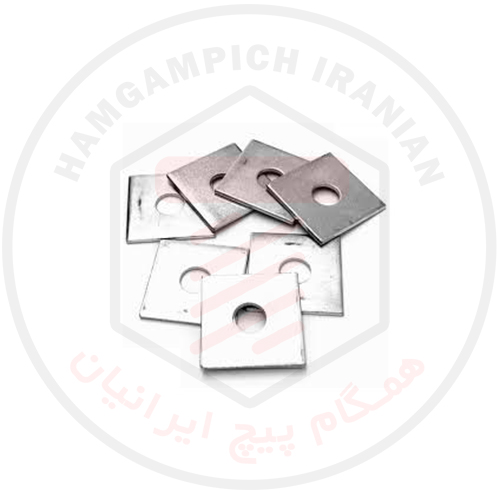

واشر چهارگوش DIN 436

واشر چهارگوش DIN 436 نوعی واشر صنعتی است که دارای شکل مربعی (چهارگوش) بوده و به‌طور خاص برای استفاده در اتصالات سنگین، سازه‌های فولادی، صفحات بیس‌پلیت (Base Plate) و تیرهای فلزی طراحی شده است.
این واشر مطابق با استاندارد DIN 436 آلمان تولید می‌شود و معمولاً در زیر مهره یا پیچ‌های بزرگ استفاده می‌شود تا فشار واردشده را به سطح گسترده‌تری منتقل کرده و از تغییر شکل یا آسیب به سطح قطعه جلوگیری کند.

واشر DIN 436 به دلیل ضخامت و استحکام بالای خود، یکی از پرکاربردترین انواع واشرهای سازه‌ای (Structural Washers) در صنعت ساختمان، دکل‌سازی، پل‌سازی و صنایع سنگین محسوب می‌شود.

ویژگی‌ها و مشخصات فنی واشر چهارگوش DIN 436

ویژگی توضیحات فنی
استاندارد تولید DIN 436 (Germany)
شکل هندسی مربع (چهارگوش)
کاربرد اصلی نصب زیر مهره یا پیچ در بیس‌پلیت و سازه‌های فولادی
متریال (جنس) فولاد کربنی، فولاد آلیاژی، فولاد ضد زنگ A2/A4، برنج، آلومینیوم
کلاس مقاومتی 5.6 – 8.8 – 10.9
پوشش سطحی گالوانیزه سرد، گالوانیزه گرم، زینک، نیکل یا فسفاته
سایز استاندارد رزوه‌ها M8 تا M48
استاندارد مشابه ISO 7094 / EN 14399-6 (برای سازه‌های فولادی سنگین)

ساختار و عملکرد

برخلاف واشرهای تخت گرد مانند DIN 125، واشر چهارگوش DIN 436 دارای سطح تماس وسیع‌تری است که باعث توزیع یکنواخت‌تر نیروی فشاری زیر مهره یا پیچ می‌شود.
این ویژگی باعث افزایش پایداری اتصال و جلوگیری از لهیدگی یا شکستن سطح زیرین (خصوصاً در صفحات فلزی یا چوبی) می‌گردد.

در بسیاری از سازه‌های فلزی، از این واشر در زیر مهره‌های بزرگ، مخصوصاً در اتصالات پایه ستون‌ها یا بیس پلیت‌ها (Base Plates) استفاده می‌شود.

جنس و متریال واشر چهارگوش DIN 436

واشرهای DIN 436 در متریال‌های مختلفی تولید می‌شوند که بسته به شرایط کاری انتخاب می‌شوند:
فولاد کربنی (Carbon Steel): مناسب برای کاربردهای عمومی سازه‌ای.
فولاد آلیاژی (Alloy Steel): برای اتصالات با بار دینامیکی و ارتعاشی بالا.
استنلس استیل (A2 / A4): مقاوم در برابر زنگ‌زدگی، مناسب برای محیط‌های مرطوب یا صنعتی.
گالوانیزه گرم (Hot-Dip Galvanized): بهترین گزینه برای فضاهای بیرونی و دکل‌ها.
برنجی یا آلومینیومی: برای کاربردهای خاص سبک و ضد خوردگی.

کاربردهای واشر چهارگوش DIN 436

واشرهای چهارگوش DIN 436 به دلیل طراحی خاص خود، در صنایع و پروژه‌های زیر کاربرد دارند:
نصب در بیس پلیت‌ها (Base Plate) و ستون‌های فولادی
سازه‌های فلزی سنگین، پل‌ها و سازه‌های عمرانی
دکل‌های انتقال نیرو و تجهیزات الکتریکی
اتصالات پیچ و مهره‌ای در ساختمان‌های صنعتی و فریم‌های فولادی
نصب ماشین‌آلات سنگین و تجهیزات زیرسازی
صنایع پتروشیمی، نفت و گاز (در نوع استیل یا گالوانیزه گرم)

مزایا و ویژگی‌های عملکردی واشر DIN 436

سطح تماس بیشتر به‌دلیل طراحی چهارگوش
توزیع یکنواخت نیرو زیر مهره یا پیچ
مقاومت بسیار بالا در برابر لهیدگی و فشار
مناسب برای سازه‌های فلزی سنگین و بیس‌پلیت‌ها
قابل تولید در متریال‌های ضدزنگ یا گالوانیزه برای دوام طولانی‌تر
نصب آسان و هم‌تراز با مهره‌های استاندارد DIN 555 و DIN 934

جدول ابعاد استاندارد واشر چهارگوش DIN 436

سایز پیچ (M) طول ضلع (a) mm ضخامت (h) mm قطر داخلی (d₁) mm
M8 22 3 9
M10 26 4 11
M12 30 4 13
M16 40 5 17
M20 50 6 21
M24 60 6 25
M27 65 8 28
M30 70 8 31
M36 80 10 37
M42 90 12 43
M48 100 12 49

(ابعاد فوق مطابق استاندارد DIN 436 برای اتصالات سازه‌ای تنظیم شده است.)

کنترل کیفیت

تمامی واشرهای DIN 436 تولیدشده مطابق با استانداردهای DIN – ISO – EN تحت آزمایش‌های دقیق کنترل کیفیت قرار می‌گیرند:
تست ابعادی دقیق (Dimensional Check)
آزمون سختی (Hardness Test)
تست پوشش سطحی (Coating Thickness Test)
آزمون مقاومت در برابر خوردگی (Salt Spray Test)
بررسی نهایی ظاهری و بسته‌بندی صنعتی

قیمت واشر چهارگوش DIN 436

قیمت واشر DIN 436 به عوامل زیر بستگی دارد:
سایز (M8 تا M48)
نوع جنس (فولاد، استیل، گالوانیزه و…)
ضخامت و نوع پوشش سطحی
برند یا کشور سازنده
تیراژ سفارش (خرده یا عمده)

برای دریافت قیمت روز واشر چهارگوش DIN 436 و مشاوره انتخاب متریال مناسب، با کارشناسان فروش تماس بگیرید.

بسته‌بندی و ارسال

واشرهای چهارگوش DIN 436 در بسته‌بندی صنعتی مقاوم (کارتنی یا فله‌ای) عرضه می‌شوند.
بر روی بسته‌ها، مشخصات فنی شامل سایز، استاندارد، جنس و تعداد درج شده و ارسال سفارشات در کوتاه‌ترین زمان به سراسر کشور انجام می‌شود.
